軋輥軸承的主要類型之開式軸承

軋輥軸承可分為開式軸承和閉式軸承兩大類。

開式軸承又分為兩大類：具有金屬軸瓦的開式滑動(dòng)軸承；具有非金屬軸瓦的開式滑動(dòng)軸承、

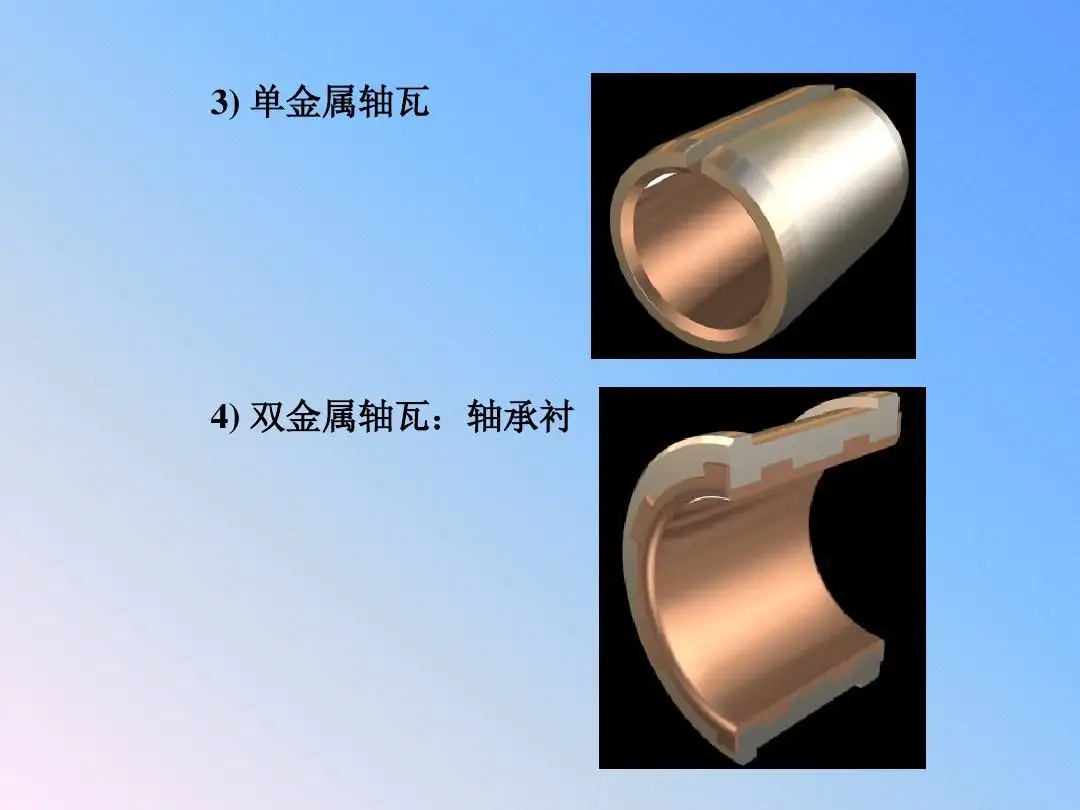

一、 具有金屬軸瓦的開式滑動(dòng)軸承

這種軸承現(xiàn)在主要用在生產(chǎn)工藝較落后的疊軋薄板軋機(jī)上。這類軋機(jī)的軋輥輥頸溫度達(dá)300oC或更高。軸承的主要材料是青銅。其摩擦系數(shù)較高，而輥頸圓周速度較低，采用青銅軸瓦是最可靠的。為了節(jié)約有色金屬，其代用材料有石墨鋼，耐熱鑄鐵等。

金屬軸瓦的潤滑，在疊軋薄板軋機(jī)上采用無毒石油瀝青。其熔點(diǎn)低（125~145oC）、閃點(diǎn)高（不低于270oC），瀝青中加入少量石墨，以增加潤滑并防止熔化過快。

疊軋薄板軋機(jī)結(jié)構(gòu)的特點(diǎn)是僅下輥傳動(dòng)，上輥輥身落在軋制力的方向，并不將輥頸全面包圍。上軋輥不需設(shè)置托瓦。這種軋機(jī)通常還帶有輔助的側(cè)軸瓦，用來承受軋制中出現(xiàn)的水平力，以及用來保證單輥傳動(dòng)時(shí)軋輥中心線平行。疊軋薄板軋機(jī)軸承中金屬軸瓦的布置如下，如圖所示。

圖為疊軋薄板軋機(jī)軸承中金屬軸瓦的布置

在舊式冷軋板帶軋機(jī)上，也有采用青銅及其它金屬軸瓦的。其潤滑可采用合適的稀油或干油。

二、具有非金屬軸瓦的開式滑動(dòng)軸承

     除冷軋機(jī)、薄板軋機(jī)、部分線材軋機(jī)和鋼管軋機(jī)外，大部分軋機(jī)上都采用非金屬軸瓦。

     布膠軸瓦是軋輥非金屬軸瓦的最理想的材料。它是用棉織品（棉布或帆布）先在合成樹脂中浸透，然后在熱狀態(tài)下用高壓制成的。它的特點(diǎn)是：抗壓強(qiáng)度較大，順纖維方向?yàn)?00~150MPa，垂直纖維方向可達(dá)230~245MPa；摩擦系數(shù)很低（0.003~0.006），只有一般金屬軸瓦的1/10~1/20，當(dāng)轉(zhuǎn)速較大時(shí)，幾乎與滾動(dòng)軸承的摩擦系數(shù)相同，有利于減少能量消耗；有良好的耐磨性，壽命較長；厚度?。?0~40mm），因此可采用較大直徑的輥頸，有利于提高軋輥輥頸的強(qiáng)度；質(zhì)地較軟，既耐沖擊，又能吸收進(jìn)入軸承的氧化鐵皮等硬質(zhì)顆粒，因而有利于保護(hù)輥頸表面。布膠軸瓦的特點(diǎn)是：耐熱和導(dǎo)熱性能很差，因此需要大量的循環(huán)水進(jìn)行強(qiáng)制冷卻與潤滑；剛度低，其彈性模量只有5000~10000MPa，因而彈性變形較大；價(jià)格較高，而且需要大量棉布。因此，必須正確地維護(hù)和使用。

     布膠軸瓦可用水進(jìn)行冷卻和潤滑，它的工作溫度不應(yīng)超過60~80oC。因?yàn)闇囟容^高時(shí)，它會(huì)迅速膨脹，進(jìn)而發(fā)生碳化，即燒瓦事故；所用的冷卻水必須精華，并且不應(yīng)有腐蝕性（不能用海水）；在整個(gè)軋制過程中，不能中斷供水，以防止軸承破壞。在充分冷卻潤滑的條件下，這種軸承能較好地工作。當(dāng)采用表面淬火的輥頸時(shí)，其耐用性還能顯著提高。
